Komplett 3D-gedruckte Beinmodelle
Pedilay bietet innovative, leicht zu handhabende Wundauflagen. Auf der Suche nach einem Beinmodell, mit dem sie
ihre Produkte testen und vorführen können, fanden sie kein passendes Modell, das ihren Bedürfnissen entsprach. Standard-Beinmodelle sind in Größe und Form begrenzt und weisen oft anatomische
Positionen auf, die nicht erwünscht sind - z.B. gebeugte Füße.
In diesem kürzlich durchgeführten Projekt haben wir ein Bein in der gewünschten Position gescannt, ein druckbares Modell entworfen und zwei komplette Beinmodelle
für Pedilay gedruckt. Alles innerhalb von 4 Arbeitstagen.

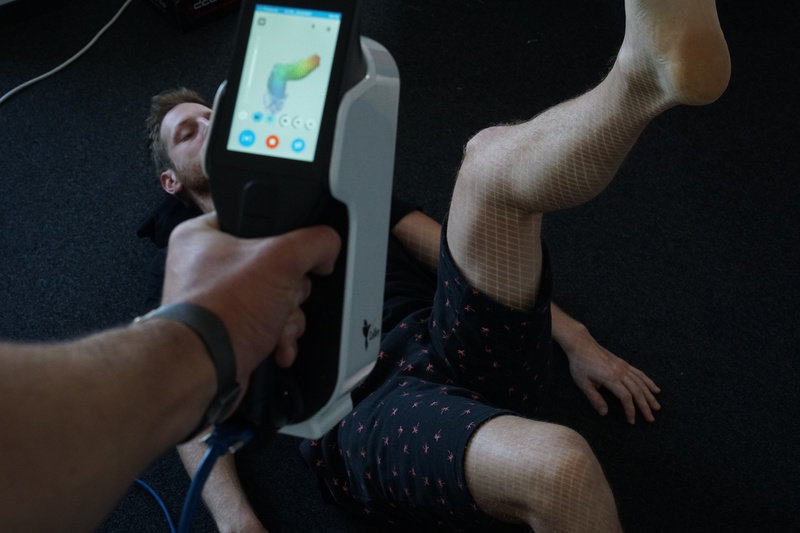

Mit dem Calibry-Scanner waren wir in der Lage, schnell das gesamte Bein zu scannen, einschließlich der
detaillierten Teile des Fußes. Dies ist traditionell eine komplizierte Aufgabe, insbesondere wenn man die Bewegung des Beins beim Scannen berücksichtigt. Der integrierte Bildschirm hat hier wirklich

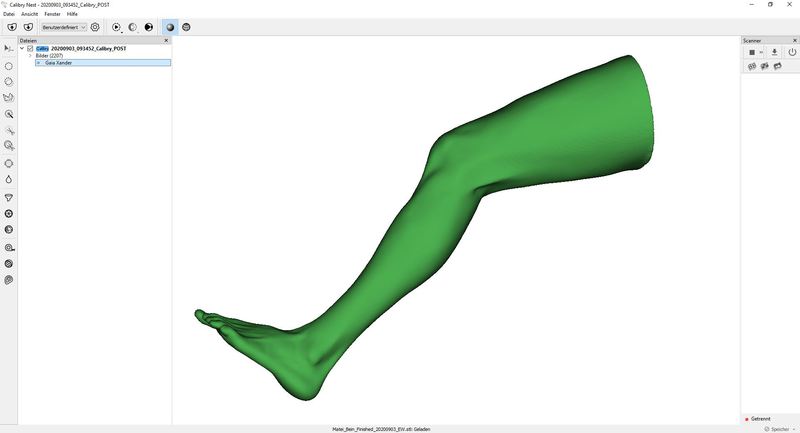

geholfen! Der Scan war in weniger als einer Minute abgeschlossen. Die Nachbearbeitung wurde in Calibrys mitgelieferter Software Calibry Nest
durchgeführt. Es wurde schnell ein qualitativ hochwertiges, wasserdichtes Netzergebnis erzielt.

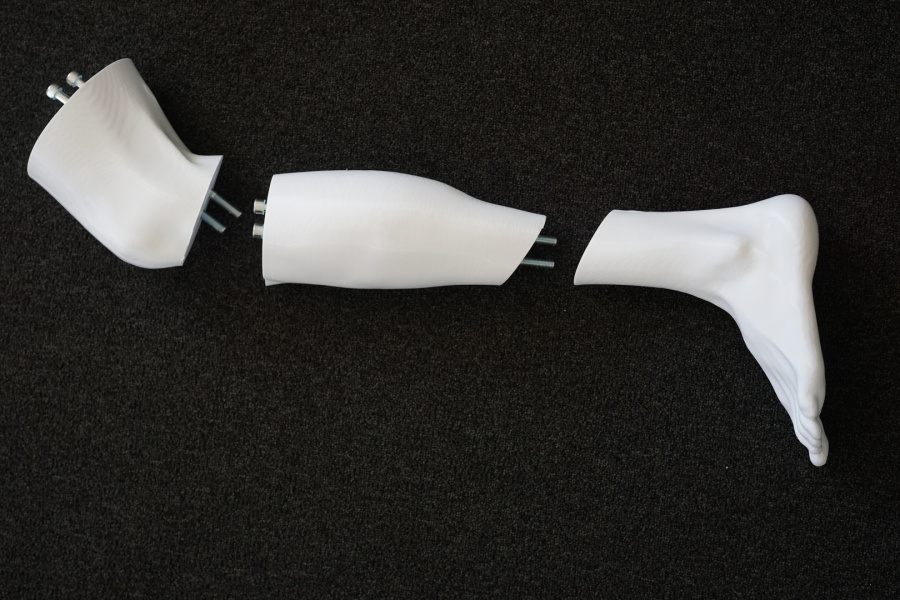

Um das 70 cm hohe Modell druckfähig zu machen, haben wir es in drei Teilen entworfen. Diese Teile können dank unseres selbstentwickelten Montagesystems leicht

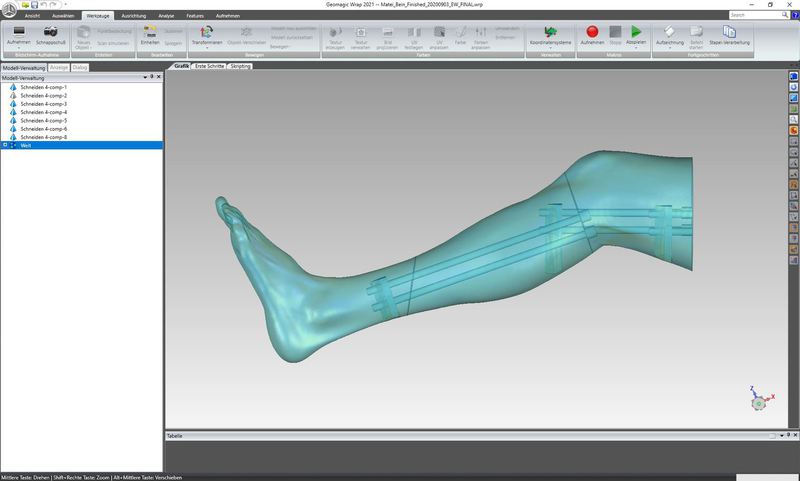

zusammengefügt werden. Das Modell kann auch auf eine Platte montiert werden, was es zu einer Ausstellungsoption für Veranstaltungen macht. Die Vorbereitung der druckbaren Teile erfolgte in
Geomagic Wrap, einer erstklassigen Lösung für die Netzbearbeitung.

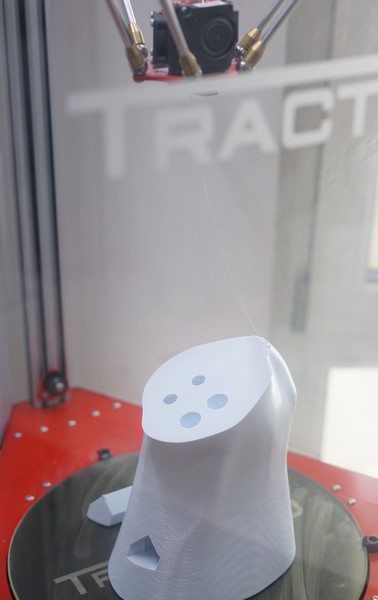

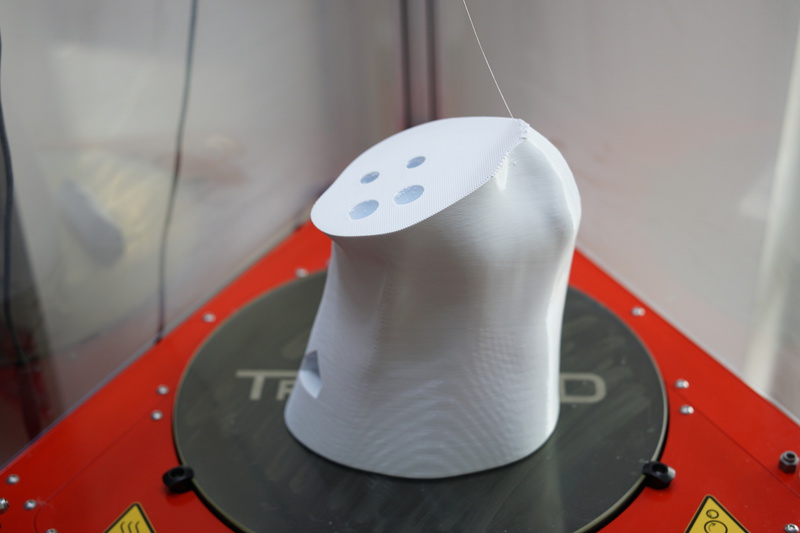

Schließlich wurden die einzelnen Teile auf einem Tractus T850 mit unserem für orthopädische Anwendungen
optimierten FFF-Verfahren gedruckt. Er bietet einen hohen Volumendurchsatz, und das Material ist die ideale Kombination von sowohl Festigkeit als auch Überarbeitbarkeit mit traditionellen Methoden
wie Schleifen, Kleben usw. Alle Teile wurden in einer kombinierten Druckzeit von < 24h pro Beinmodell gefertigt.
Pedilay verfügt nun über zwei individualisierte Beinmodelle, die
- ihren spezifischen Bedürfnissen entsprechen
- schnell verfügbar waren
- durch Anklicken einer Schaltfläche reproduziert werden können
- montierbar sind
- die Präsentation und Erprobung ihrer Produkte ermöglichen
Kontaktieren Sie uns, um Ihre orthopädischen Arbeitsabläufe digital zu gestalten. Wir bieten alle in diesem Projekt
verwendeten Komponenten an.

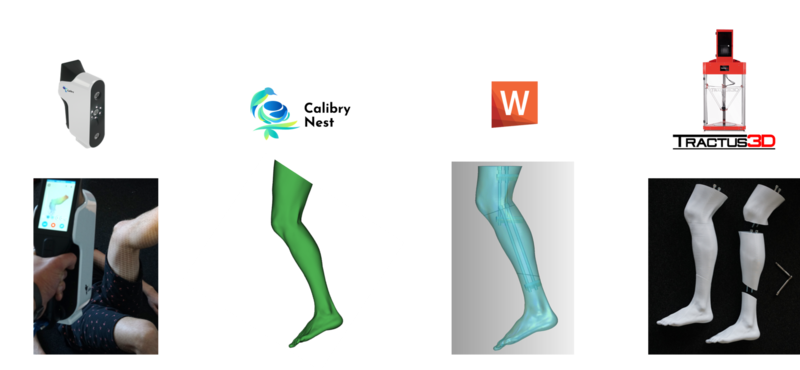

3D gescannt mit: Calibry 3D
Nachbearbeitung: Calibry Nest
CAD: 3D-Systems Geomagic WRAP
3D gedruckt auf: Tractus 3D T850
